WSS Tube

Bearbeitung von Rohren, Formrohren und I-Trägern auch mit Gehrungs- und Fasenschnitten, Bearbeitung von Rohren mit  Ø von 50 – 4.000 mm, Bearbeitung unterschiedlichster Materialien.

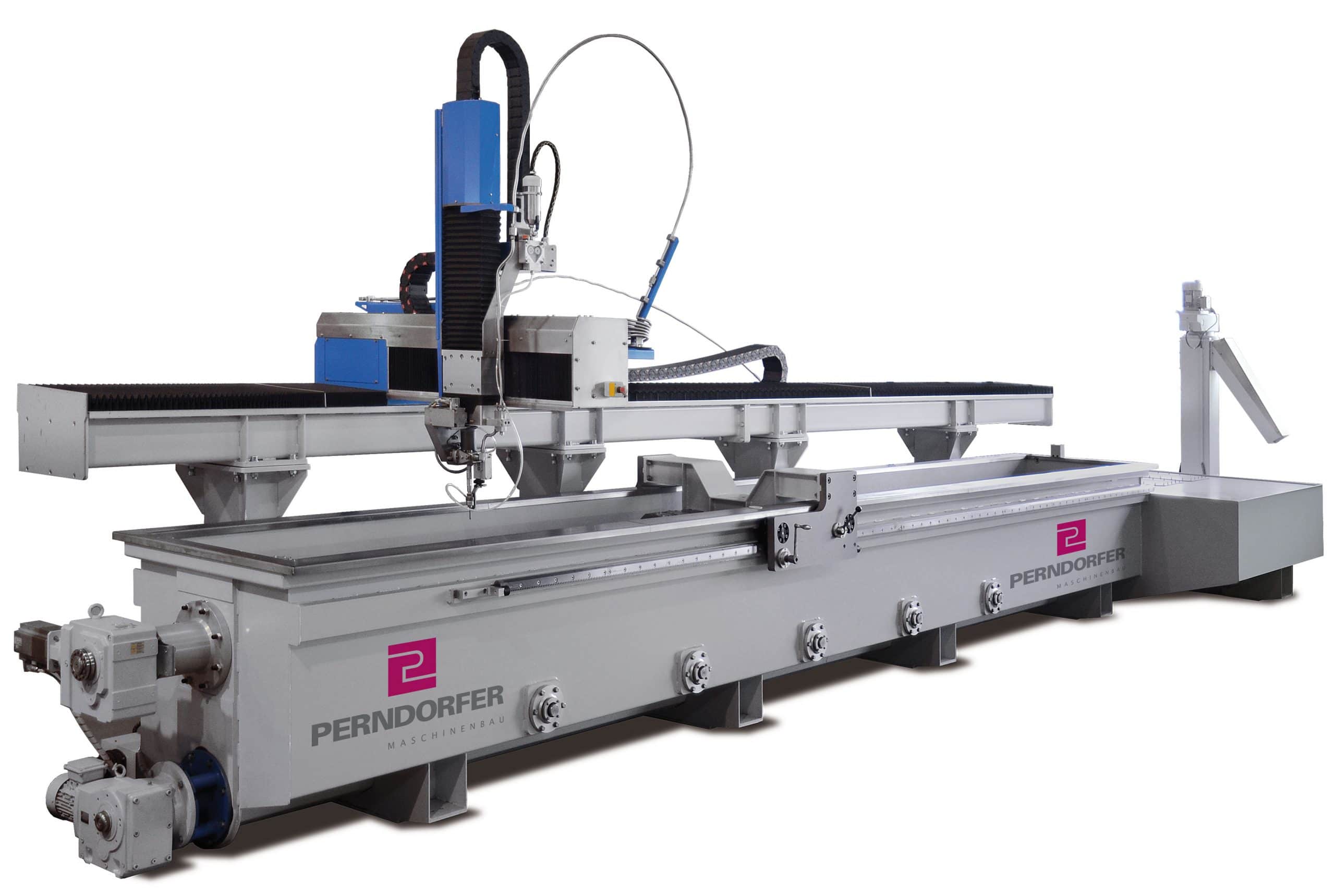

WSS Tube 650/6000
WSS Tube 650/6000 (Symbolfoto)

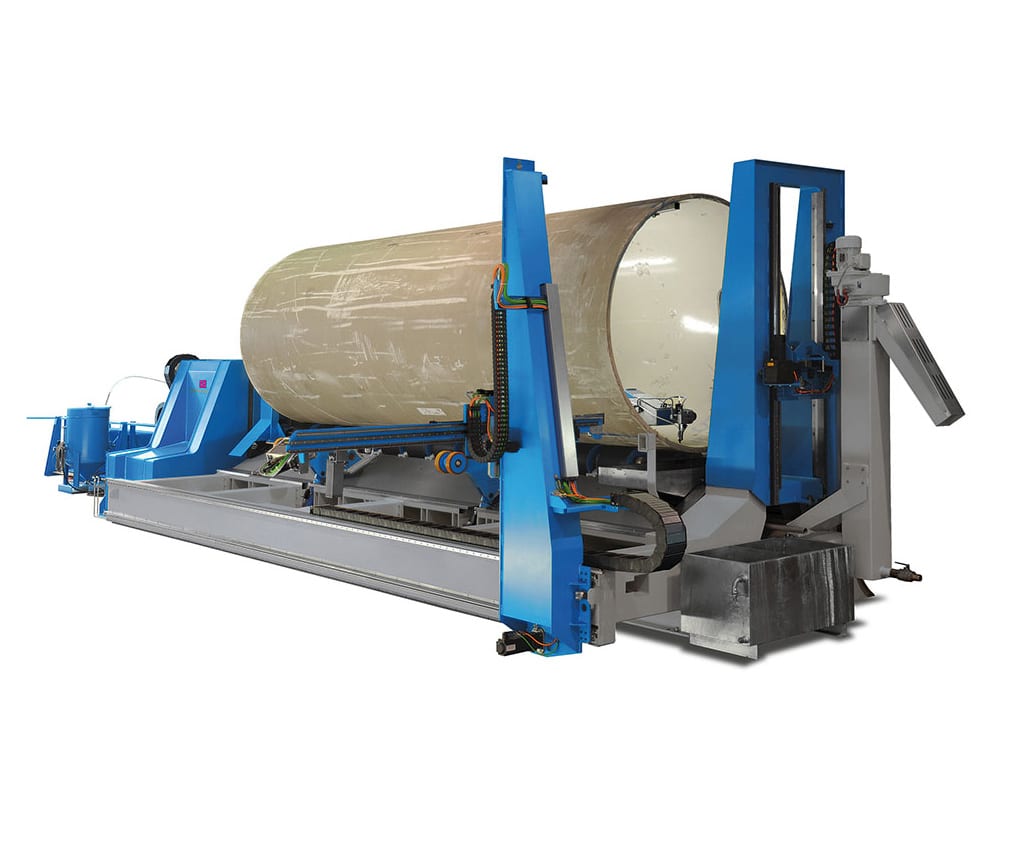

WSS Tube 4000_6000_Perndorfer-Wasserstrahlschneiden
WSS Tube 4000/6000 (Symbolfoto)

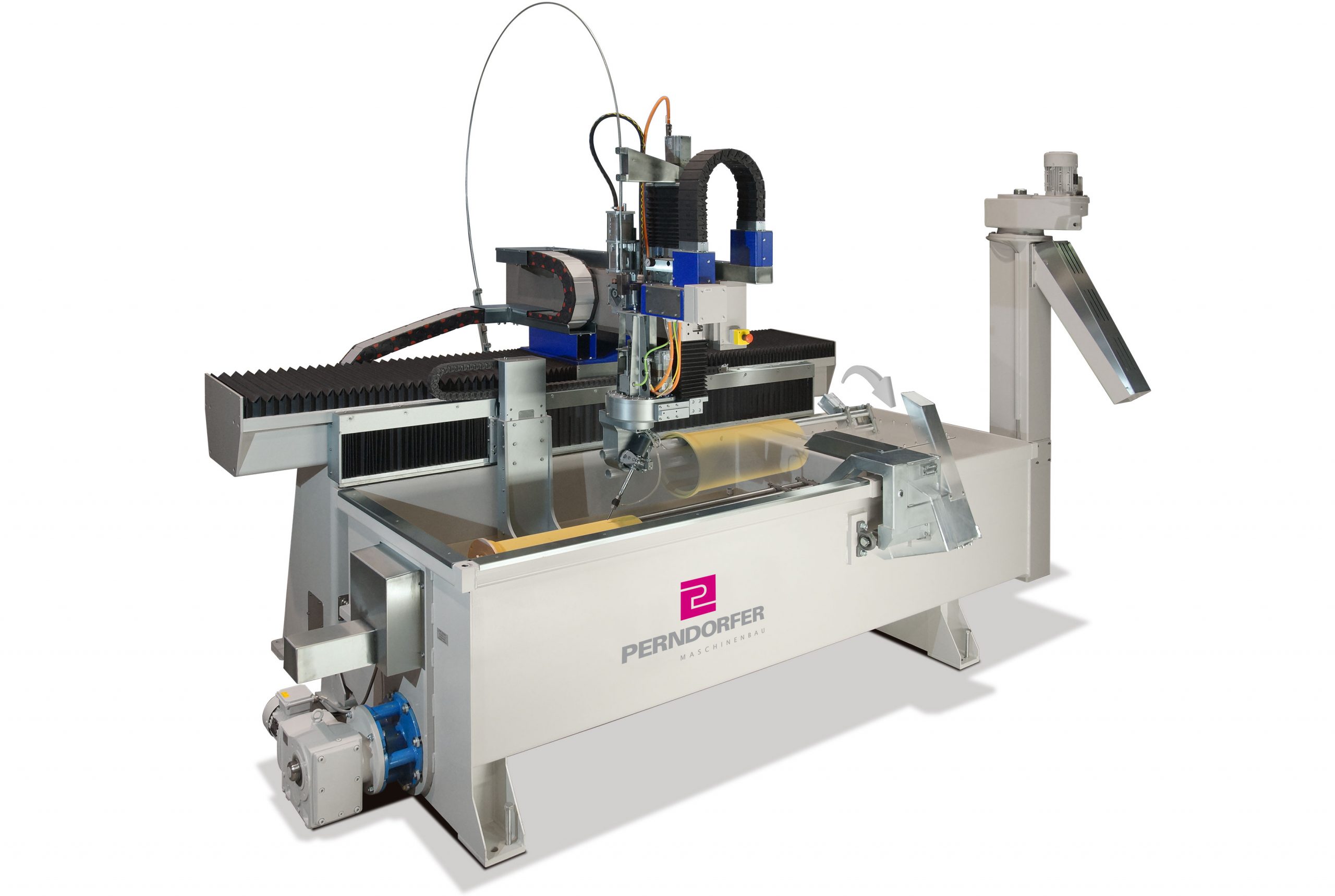

WSS Tube_400_1500_Perndorfer-Wasserstrahlschneiden
WSS Tube 400/1500 (Symbolfoto)

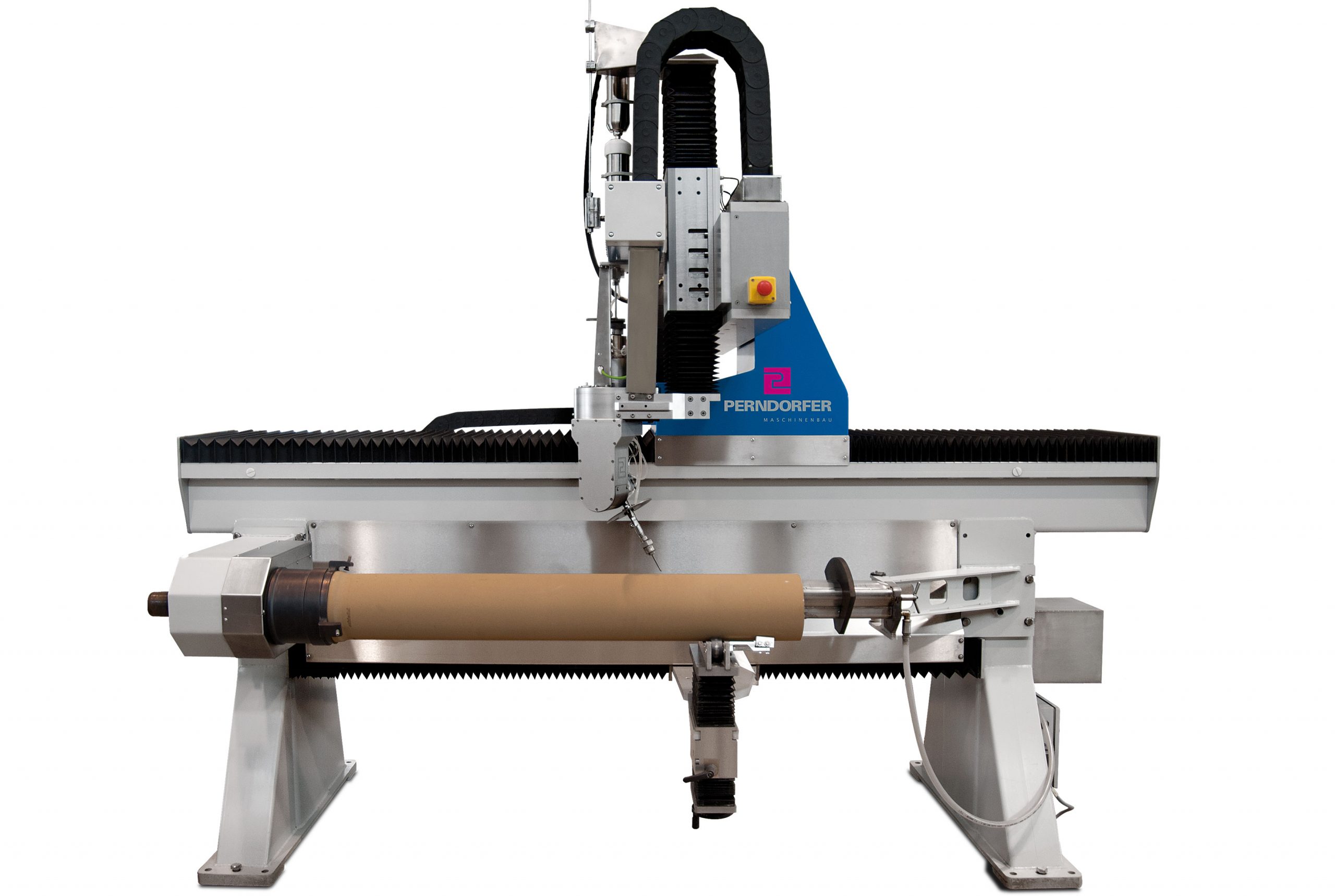

WSS Tube Spezial mit Strahlfänger
WSS Tube mit Strahlfänger (Symbolfoto)
WSS Tube 650/6000
(Symbolfoto)

WSS Tube 650/6000

Eine 6-Achs-Maschine mit überzeugenden Eigenschaften: Der variable Spannkopf ermöglicht einen Schneidgutwechsel ohne Umrüsten, automatisch gesteuerte Lünetten vereinfachen das Bestücken und unterstützen beim Schneiden. Das Schneiden unter Wasser minimiert Lärm und Schmutz und vernichtet die Restenergie des Schneidestrahls.

Bauteilgröße: Rohre bis 650 mm ø und 6.000 mm Länge

Sonstige Größen auf Anfrage.

Variabler Spannkopf
Variabler Spannkopf

Der variable Spannkopf ermöglicht das Spannen von Rohren, Formrohren und verschiedenen Profilen ( z. B. I-Träger) ohne zeitraubendes Umrüsten. Damit ist ein wesentlich schnelleres und effizienteres Arbeiten garantiert.

Wasserniveau-Regulierung

Das Schneiden unter Wasser hat entscheidende Vorteile: Die Belastung mit Lärm und Schmutz ist gering, die Restenergie des Wasserstrahls wird vernichtet und kann keinen Schaden anrichten. Das schnelle Heben und Absenken des Wasserspiegels ist ein weiteres Plus und hilft, Zeit zu sparen.

Spannvariante_Formrohre_Pernodrfer-Wassertrahlschneiden
Spannvariante_I-Treager_Pernodrfer-Wassertrahlschneiden

Spannen eines Rohrs, eines Formrohrs oder eines I-Trägers.

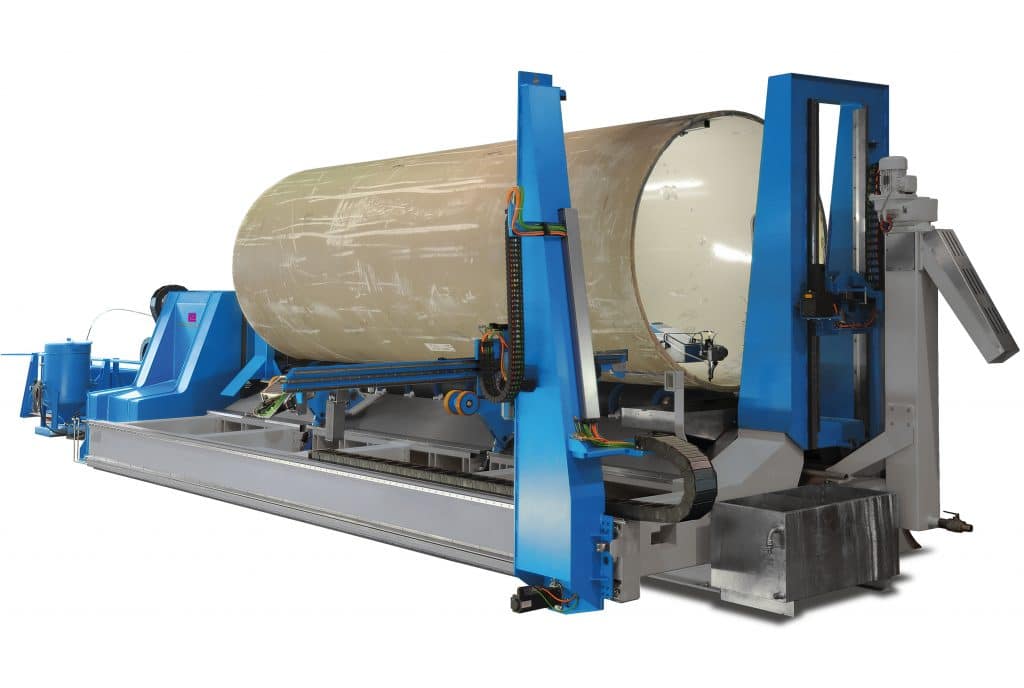

WSS Tube 4000_6000_Perndorfer-Wasserstrahlschneiden
(Symbolfoto)

WSS Tube 4000/6000

Eine Maschine für spezielle Anwendungen, bei denen die Rohrinnenwand keinesfalls verletzt werden darf. Der Schnitt erfolgt von innen nach außen, wodurch Schäden verhindert werden und die unmittelbare Umgebung des Arbeitsbereiches kaum belastet wird. Geeignet für Rohre mit einem Durchmesser von 500 bis 4.000 mm. Auf Wunsch kann die 5-Achs-Anlage mit einem Drucker bzw. einer Markiervorrichtung ausgerüstet werden.

Beauteilgröße: Rohre von 500 – 4.000 mm ø

Sonstige Größen auf Anfrage.

Hebelsystem_Perndorfer
Hebelsystem

Sichere und komfortable Beschickung der Anlage.

Inkjet_Perndorfer
Ink-Jet

Optional – eine automatische Beschriftung von Rohren bedeutet ein enormes Sparpotential bei der Weiterverarbeitung.
Mit einem Drucker (Ink-Jet) können Rohre nicht nur gekennzeichnet, sondern auch Index- oder Gradmarkierungen exakt aufgetragen werden.

WSS Tube_400_1500_Perndorfer-Wasserstrahlschneiden
(Symbolfoto)

WSS Tube 400/1500

Eine kompakte Rohrschneidmaschine mit Schwenkeinheit für den Schnitt kleinerer Rohre bis zu einem Durchmesser von 400 mm. Die automatisch positionierbare Rohrauflage ermöglicht das Schneiden von mehreren Rohrsegmenten ohne Umspannen. Ausführung mit Schneidbecken. (Abb.: Abgesenkter Schneidarm in Schneidposition)

Bauteilgröße: Rohre bis 400 mm ø

Sonstige Größen auf Anfrage.

WSS Tube Spezial mit Strahlfänger
(Symbolfoto)

Ausführung mit Strahlfänger

Der Strahlfänger im Inneren des Rohres verhindert Beschädigungen an der gegenüberliegenden Seite des Rohres. Zudem wird der Strahlfänger während des Schneidprozesses kontinuierlich gespült und dadurch der Schneidschlamm ausgetragen.​

Verfahrbare Rohrauflage

Die automatisch positionierbare Rohrauflage (W-Achse) ermöglicht das Schneiden von mehreren Rohrsegmenten ohne zeitraubendes Umspannen. Die bereits geschnittenen Segmente bleiben auf dem Strahlfänger liegen oder können mit der W-Achse zurückgeschoben werden, um Kollisionen mit neu geschnittenen Teilen zu verhindern.

Details Rohrabschnitte

Die Rohrschneidmaschine arbeitet exakt, effizient und sichert die größtmögliche Ausbeute. Sie eignet sich im gleichen Maß für die kundenspezifische wie für die standardisierte Serienfertigung von Rohrsegmenten.

Rohr-Spannkopf_Perndorfer
Rohr-Spannkopf & Rohrdreh-Vorrichtung

Der  robuste Spannkopf von Perndorfer wurde exakt für die Anwendung in der rauen Umgebung des Abrasiv-Wasser-Gemischs entwickelt.
Die Spannpratzen können sich nicht festfressen und sind auch nach Jahren noch leichtgängig, weil die Mechanik wasserdicht im Inneren des Kopfes liegt. Auch Fremdanlagen können mit dem Perndorfer-Spannkopf nachgerüstet werden.

Ausfahrbare Schwenkeinheit_Perndorfer
Ausfahrbare Schwenkeinheit

Ermöglicht die komfortable Bestückung außerhalb des Schneidbeckens.
