WSS RW – Reinwasser / Purwasser

Speziell entwickelte Anlagen für die Bearbeitung weicher Materialien, ohne Abrasiv-Zusatz.

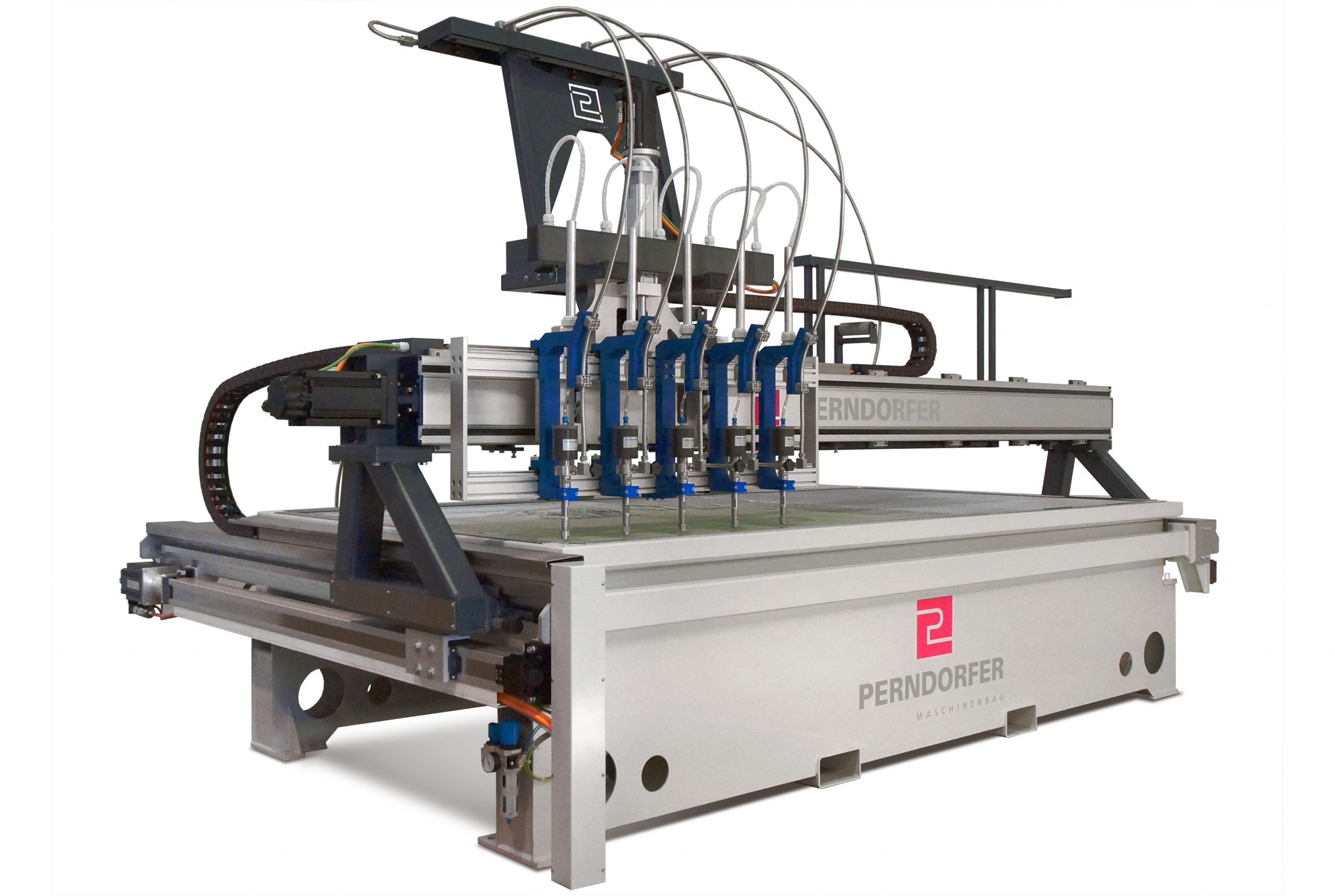

Wasserstrahlschneiden Maschinen WSS Reinwasser 5-Kopf_Perndorfer
WSS RW 5-Kopf (Symbolfoto)

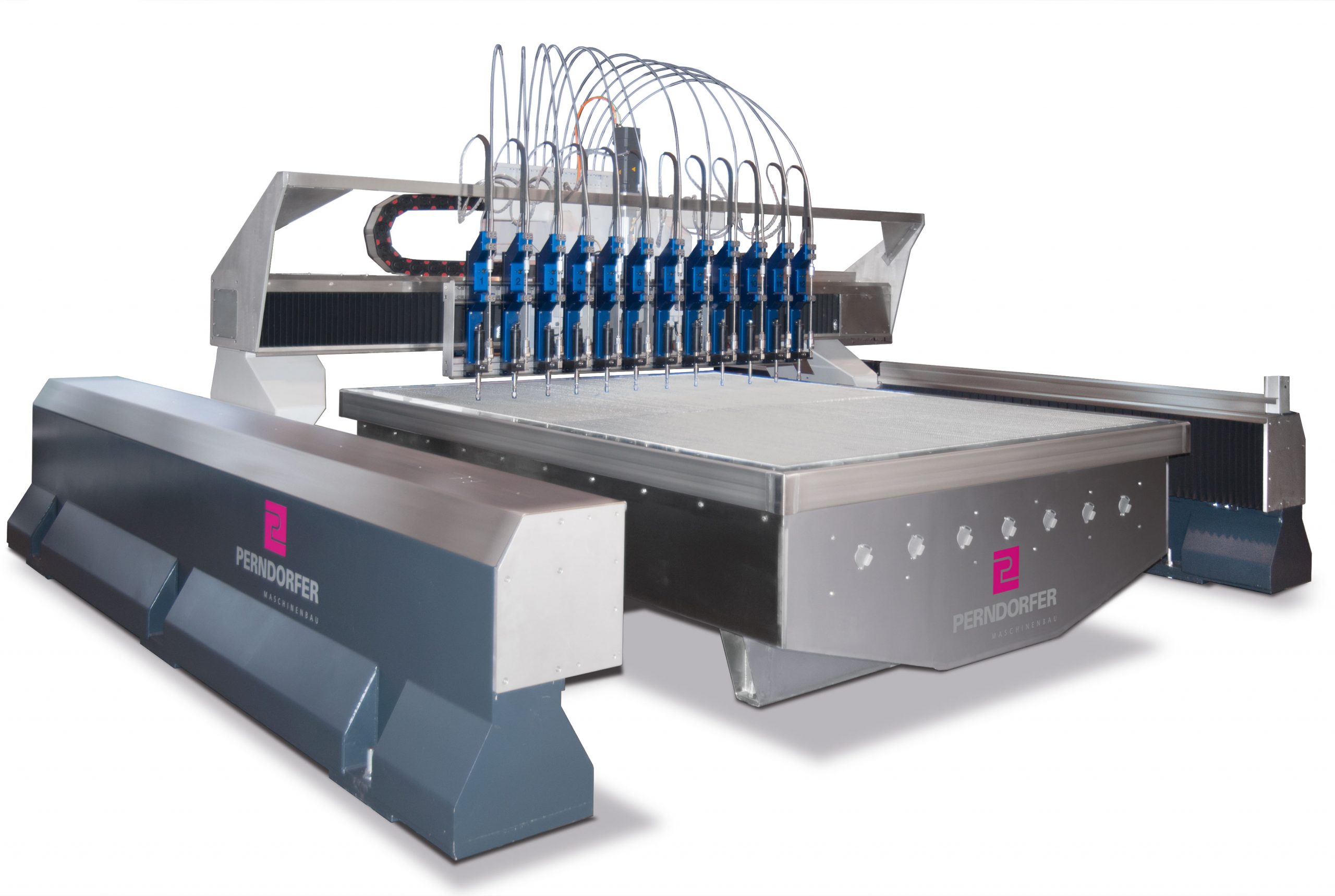

Wasserstrahlschneiden Maschinen WSS Reinwasser 12-Kopf_Perndorfer
WSS RW 12-Kopf (Symbolfoto)

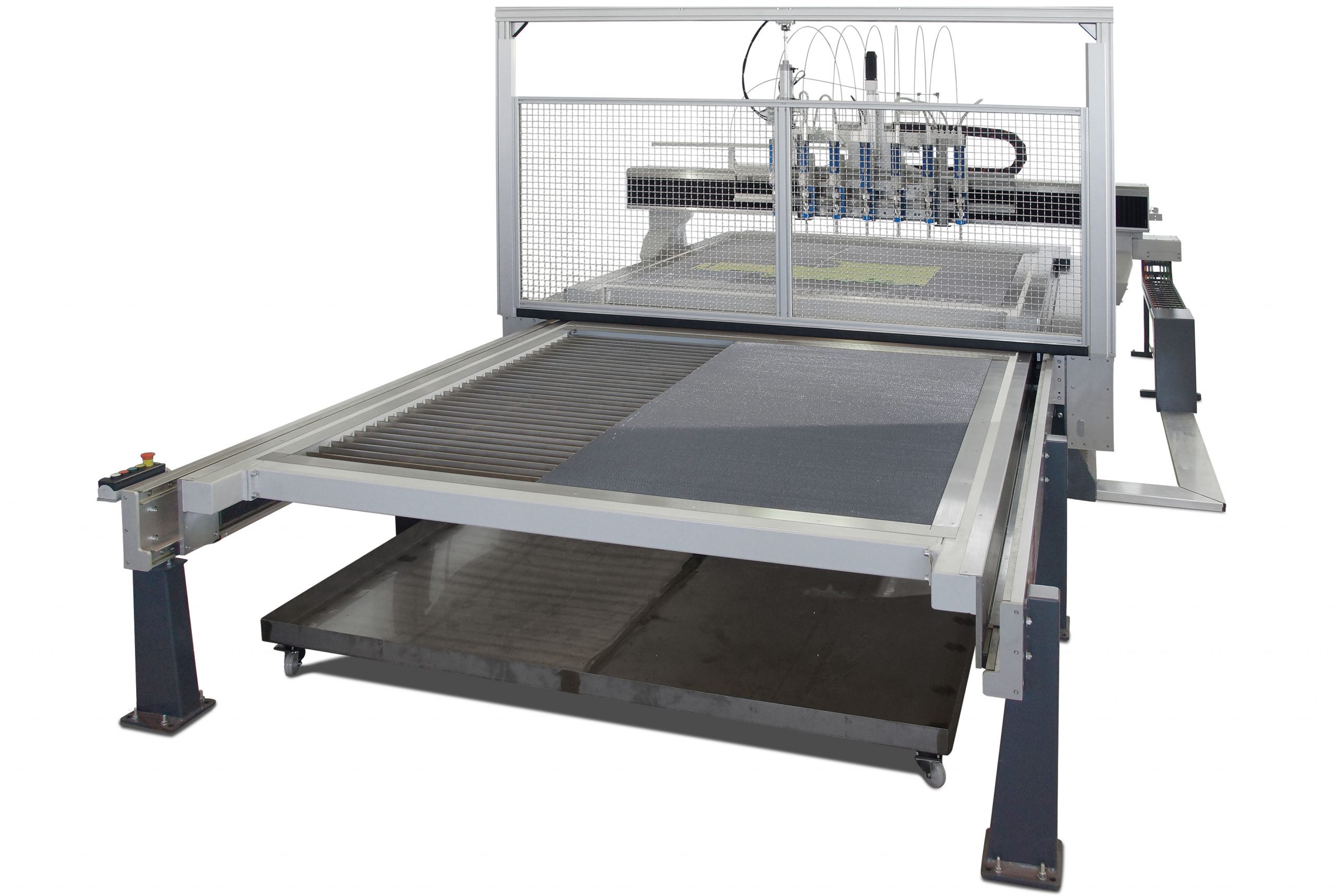

Wasserstrahlschneiden Maschinen WSS RW 7-Kopf_Perndorfer
WSS RW 7-Kopf (Symbolfoto)

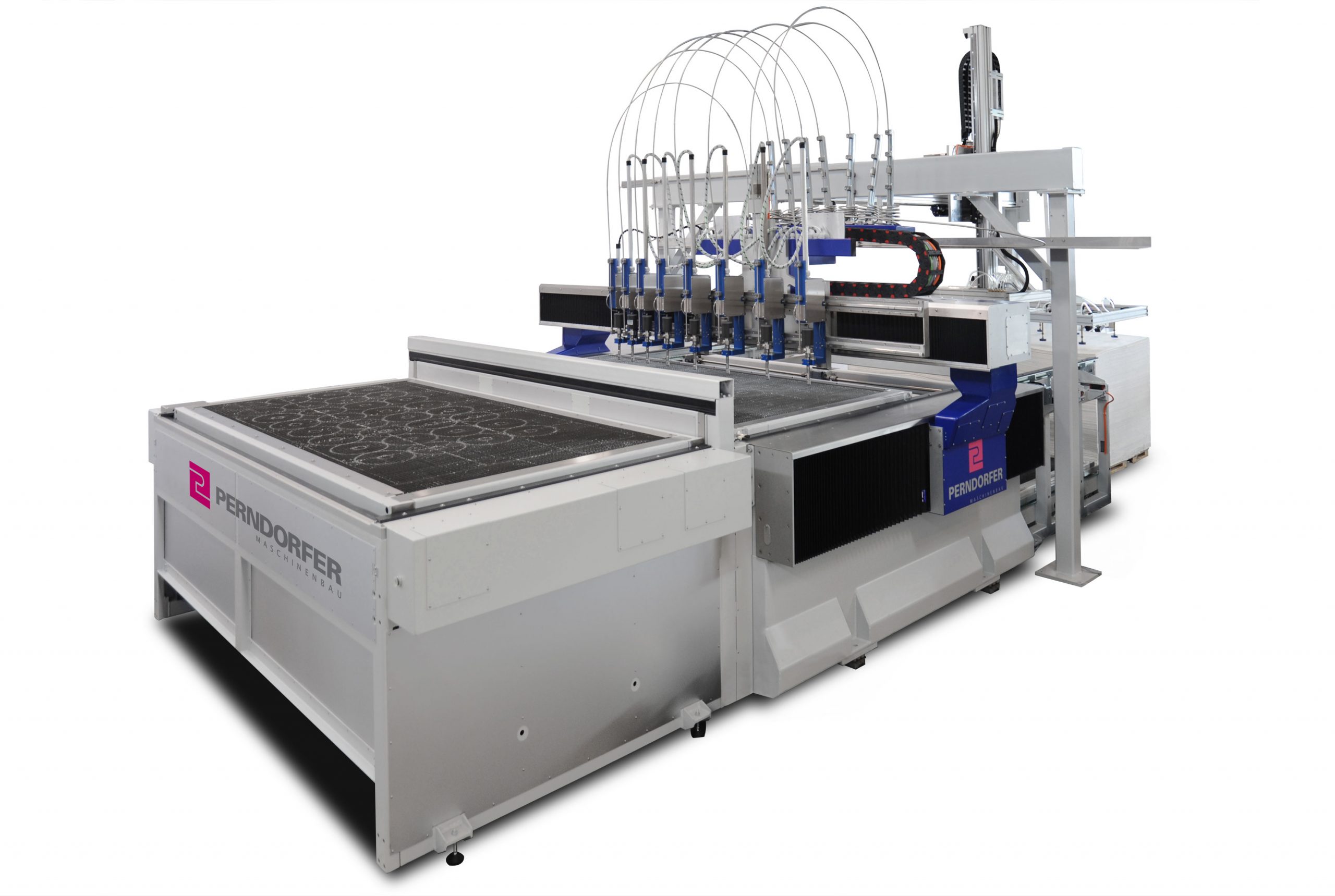

Wasserstrahlschneiden Maschinen WSS RW 8-Kopf_Perndorfer
WSS RW 8-Kopf (Symbolfoto)

Weiche Materialien wie z. B. Schaumstoffe oder Gummi schneidet man am besten mit Reinwasser, also ohne Beimengung von Abrasiv. Diese Anlagen, die z. B. bei der Serienfertigung von Flachdichtungen, Schaumstoffzuschnitten oder Filtermaterialien usw. verwendet werden, benötigen eine besonders gute Dynamik, um schnell und effizient arbeiten zu können. Wir entwickeln und produzieren daher Reinwasserschneidanlagen, die speziell für diese Anforderungen konstruiert wurden.

Dank der Reinwasserdüsen mit einem Schneidstrahldurchmesser von 0,08 – 0,3 mm bleibt wenig Verschnitt. Dickere Elastomere können ebenfalls mit Reinwasser geschnitten werden, jedoch langsamer. Zeit und damit auch Kosten lassen sich aber beim Rüsten einsparen, z. B. durch ein Wechseltischsystem.

Wasserstrahlschneiden Maschinen WSS Reinwasser 5-Kopf_Perndorfer
(Symbolfoto)

WSS RW 5-Kopf

„Dynamik“
Klein, kompakt und ideal zum Fertigen kleiner Serien: Die Reinwasserstrahlschneidanlage „Dynamik“ kommt bevorzugt beim Schneiden von Flachdichtungen oder Schaumstoffen zum Einsatz. Die Anlage hat eine gute Dynamik, die fünf Schneidköpfe können einfach und schnell per Hand oder automatisch auf den gewünschten Abstand verschoben und geklemmt werden.

Bearbeitungsfläche (allseitig zugänglich): 3.000 x 1.500 mm

Sonstige Größen auf Anfrage.

Wasserstrahlschneiden Maschinen WSS Reinwasser 12-Kopf_Perndorfer
(Symbolfoto)

WSS RW 12-Kopf

Die „Dynamik Plus“
ist eine Reinwasserstrahlschneidanlage, die mit zwölf oder mehr Schneidköpfen ausgestattet werden kann. Sie eignet sich sowohl für kleine als auch für große Serien, besticht durch ausgezeichnete Dynamik und höchste Genauigkeit und ist von mehreren Seiten zugänglich.

Bearbeitungsfläche (allseitig zugänglich): 2.600 x 2.100 mm

Sonstige Größen auf Anfrage.

Wasserstrahlschneiden Maschinen WSS RW 7-Kopf_Perndorfer
(Symbolfoto)

WSS RW 7-Kopf

„Standard-Wechseltischsystem“
Bei dieser Reinwasserstrahlschneidanlage sind die Wechseltische übereinander angeordnet. Während die Anlage mit bis zu sieben automatisch verstellbaren Schneidköpfen arbeitet, kann außerhalb bequem gerüstet werden.

Bearbeitungsfläche (allseitig zugänglich): 2.500 x 1.250 mm – 8.000 x 2.500 mm

Sonstige Größen auf Anfrage.

Wasserstrahlschneiden Maschinen WSS RW 8-Kopf_Perndorfer
(Symbolfoto)

WSS RW 8-Kopf

„Umlaufendes Wechseltischsystem“
Maschinen mit mehreren umlaufenden Wechseltischen bewähren sich bei der Serienfertigung mit hohen Stückzahlen und überall dort, wo die Rüstarbeiten viel Zeit in Anspruch nehmen. Diese Anlage verfügt über drei Zonen: eine Beladezone mit vollautomatischem Beladehandling, einen Schneidbereich mit acht automatisch verstellbaren Schneidköpfen und Strahlfänger sowie eine Entladezone. 3 bis 4 umlaufende Schneidpaletten sorgen dafür, dass der Kreislauf gewährleistet und jede Zone mit einer Palette belegt ist. Die Entladung erfolgt manuell.

Bearbeitungsfläche (allseitig zugänglich): 3.500 x 1.300 mm

Sonstige Größen auf Anfrage.

WSS RW – Eigenschaften und Vorteile
    • Perndorfer Reinwasserstrahlschneidanlagen verfügen über ein speziell für Ihren Anwendungsfall konzipiertes Antriebskonzept und somit über eine bessere Dynamik, d. h. höhere Beschleunigungs- und Bremswerte.
  • Je nach Schneidaufgabe stehen unterschiedliche Schneidrostauflagen zur Verfügung. Vom Gitterrost bis hin zu Wabenrosten in den unterschiedlichsten Materialien.
  • Der Catcher (Strahlfänger) wurde ständig weiterentwickelt und überzeugt durch geringe Rückspritzer und wenig Wasserdampf.

Wir bei Perndorfer machen uns auch Gedanken darüber, was nach dem Schneiden passiert. Aus diesem Grund und aus der Verantwortung gegenüber der Umwelt beschäftigen wir uns intensiv mit dem Thema Abwasser. Unsere Kunden beraten wir mit unserem Know-how und ausgereiften Lösungen.

Effektive-Schneidkopfanordnung_Perndorfer
Effektive Schneidkopfanordnung

Die schlanke Schneidkopf-Dimensionierung ermöglicht geringe Abstände.
Das sorgt bei Kleinteilen für eine bessere Materialausnutzung. Dank hoher Druckzyklen sind die Schneidköpfe besonders reaktionsschnell.

Automatische Schneidkopfverstellung_Perndorfer
Automatische Schneidkopfverstellung

Komfortabel, zeit- und kostensparend.
Die Schneidkopfabstände werden in der Regel schon vom Schneidjob bzw. der Verschachtelung vorgegeben; die Maschine stellt die Schneidköpfe dann automatisch auf die korrekten Abstände ein.

Strahlfänger-Catcher_Perndorfer
Strahlfänger (Catcher)

Speziell entwickelt, um sowohl Spritzwasser als auch Wasserdampf auf ein Minimum zu reduzieren.
WSS RW können anstelle eines Schneidbeckens mit einem Catcher ausgestattet werden. Der Antrieb erfolgt zusammen mit dem Portal oder je nach Ausführung über einen eigenen Antrieb. Bei Wechseltischanlagen passt sich der Catcher automatisch dem Höhenniveau des jeweiligen Tisches an.

Perndorfer_Individuelle Abwasserreinigung-Wasserrecycling
Wasserrecycling

Das Schneiden von Gummi, Schaumstoffen usw. belastet das Abwasser sehr stark mit Materialpartikeln.
Doch nicht jeder Kunststoff verhält sich im Wasser gleich. Wir ermitteln anhand von Tests individuelle Entsorgungslösungen – bis hin zum Wasserrecycling für die Kreislaufführung des Schneidwassers.
