Speciale WSS-machines

Efficiënt werkende systemen voor speciale producten – individuele oplossingen voor bijzondere wensen van de klant.

Waterstraalsnijsystemen van een klasse apart.

Perndorfer Maschinenbau KG produceert sinds 1986 speciale machines die in de meest uiteenlopende sectoren een uitstekende reputatie genieten. Deze knowhow wordt aangevuld met gedegen kennis opgedaan in tientallen jaren van ontwerpen en fabriceren van waterstraalsnijsystemen. Dit maakt ons tot een van de weinige fabrikanten van hoogwaardige speciale en op maat gemaakte waterstraalsnijsystemen, die precies op de behoeften van de klant zijn afgestemd. Wij nemen graag moeilijke uitdagingen aan!

Waterstraalsnijsystemen WSS-Speciale-machine-Beeldschermmachine
Beeldschermmachine (Symboolfoto)
Waterstraalsnijsystemen WSS Speciale machine dubbel portaal
WSS HE dubbel portaal (Symboolfoto)
Waterstraalsnijsystemen WSS Speciale-machine-tandriemen
WSS voor het bewerken van tandriemen (Symboolfoto)
2assen-speciaal-waterstraalsnijden_ruwe-gietstukken_Perndorfer
WSS voor de bewerking van ruwe gietstukken (Symboolfoto)
Heftafels Tube 2500
WSS Tube 2500/6000 (Symboolfoto)
Waterstraalsnijsystemen WSS-Speciale-machine-Beeldschermmachine
(Symboolfoto)

Beeldschermmachine

(speciaal systeem op maat)
Volautomatisch waterstraalsnijsysteem met 15 assen voor de productie van beeldschermglazen voor de automobielindustrie

Kerngegevens:

Drie 5-assige snijkoppen met abrasiefdosering
2 hulpassen voor verstelling van de snijtafel
2 onafhankelijke snijbekkens (met automatische waterpeilregeling)
Optische opmeting van componenten
5-assige robot met scharnierende arm voor het hanteren van componenten

Waterstraalsnijsystemen WSS Speciale machine dubbel portaal
(Symboolfoto)

WSS HE dubbel portaal

(speciaal systeem op maat)
• Snijbekken met werkvlak van 12.000 x 4.000 mm
• 2 onafhankelijk van elkaar werkende portalen
• Eén portaal kan het volledige werkvlak van 12.000 x 4.000 mm bewerken.
• Dubbele slibafvoer van Perndorfer
• Vier 5-assige snijkoppen
• Op verzoek van de klant werden de controlepanelen aan het portaal bevestigd.

Werkvlak: 12.000 x 4.000 mm

Waterstraalsnijsystemen WSS Speciale-machine-tandriemen
(Symboolfoto)

WSS voor het bewerken van tandriemen

(speciaal systeem op maat)
Speciale WSS-machine voor het bewerken van tandriemen met een lengte van 1.000 tot 14.000 mm en verschillende modules.

Kerngegevens:
• Kleine vlakbedzone
• Hefeenheid voor comfortabel opzetten boven water en snijden onder water
• Riemspoeling
• Zoals bij alle speciale waterstraalsnijsystemen werd de software exact aan de vereisten aangepast. Dit maakt de machine gemakkelijk, efficiënt en geschikt voor de toepassing.

Tandriemverwerkingsapparaat_Perndorfer

Systeem voor de bewerking van tandriemen in detail.

2assen-speciaal-waterstraalsnijden_ruwe-gietstukken_Perndorfer
(Symboolfoto)

WSS voor de bewerking van ruwe gietstukken

(speciaal systeem op maat)
2-assige speciale waterstraalsnijmachine voor het snijden van ruwe gietstukken.

Kerngegevens:
• Verwisselbaar snijsysteem met klemming en houder voor maximaal 18 gietstukken
• Heftafels voor snijden onder water en opzetten boven water.
• Perndorfer slibafvoer (schroeftransporteur)
• Een hogedrukpomp Servo-Jet4000 (SJ55) voor
• 3 snijkoppen met waterspuitkop van 0,3mm ø

Heftafels Tube 2500
(Symboolfoto)

WSS Tube 2500/6000

(speciaal systeem op maat)
Speciaal WSS-systeem voor het bewerken van buizen, gewelfde bodems en vlakke materialen.

Kerngegevens:
• Kraagarm XL en full-3D-snijkop
• Snijbekken 9.000 x 3.500 x 3.500 mm, in de bodem
• Heftorens voor het opstellen boven water en het bewerken onder water van buizen met ø = 150 tot 2.500 mm, L = tot 6.000 mm, G = bis 10 t • automatische driftcompensatie
• Vlakbedzone voor de verwerking van plaatmateriaal 3.000 x 2.000 x 600 mm
• Bewerking van gewelfde bodems met ø tot 2.000 mm

Bijzondere vereisten vragen bijzondere systemen.

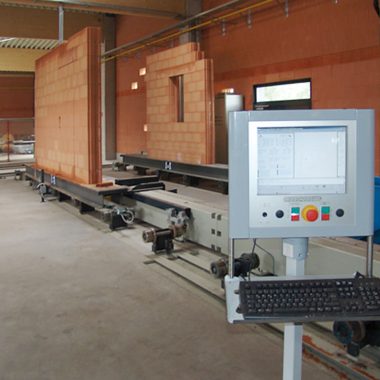

WSS voor de verwerking van bakstenen muren

(speciaal systeem op maat)
De machine kan worden gebruikt voor het uitsnijden van prefab bakstenen muren en voor het precies volgens plan uitsnijden van de nodige uitsparingen voor stopcontacten en elektriciteitskabels. Omdat het snijden rechtop gebeurt, dringt maar een klein beetje water in de muur. Het waterstraalsnijsysteem wordt gebruikt bij de bouw van massieve prefab huizen.
De doelgroep zijn fabrikanten van baksteenzetmachines of baksteenproducenten.
Componentgegevens – Baksteenbreedte: 100 tot 500 mm
Hoogte bakstenen muur: tot 3.500 mm
Lengte bakstenen muur: tot 12.000 mm
Gewicht: 20.000 kg

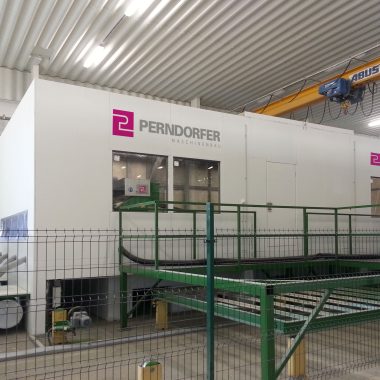

Productielijnen

Wij integreren onze waterstraalsnijsystemen in complete productielijnen en passen ze perfect in het veiligheidsconcept van het hele systeem. De communicatie met het controlestation en de automatische overdracht van de snijgegevens worden vooraf in detail verduidelijkt en vervolgens uitgevoerd.

Compacte WSS

Wij ontwikkelen en vervaardigen ook compacte waterstraalsnijsystemen of waterstraalsnijsystemen met speciale klemsystemen. Ook de bediening van onze speciale WSS-systemen is uiterst gebruiksvriendelijk.
